ЭКГ регистрируется в специальном помещении, удаленном от возможных источников электрических помех. Кушетка должна нахо­диться на расстоянии не менее 1,5 — 2 м от проводов электросети. Целесо­образно экранировать кушетку, подложив под пациента одеяло со вшитой металлической сеткой, которая должна быть зазем­лена. Запись ЭКГ проводится обычно в положении пациента лежа на спине, что позволяет добиться максимального расслабления мышц. Пред­варительно фиксируют фамилию, имя и отчество пациента, его возраст, дату и время исследования, номер истории болезни

Наложение электродов

На внутреннюю поверхность голеней и предплечий в нижней их трети с помощью резиновых лент или специальных пластмассовых зажи­мов накладывают 4 пластинчатых электрода, а на грудь устанавливают один или несколько (при многоканальной записи) грудных электродов, используя резиновую грушу — присоску или приклеивающиеся одноразовые грудные электроды. Для улучшения контакта электродов с кожей и уменьшения помех и наводных токов в местах наложения электро­дов не­обходимо предварительно обезжирить кожу спиртом и покрыть электроды слоем специальной токопроводящей пасты, которая позволяет макси­мально сни­зить межэлектродное сопротивление.

Подключение проводов к электродам

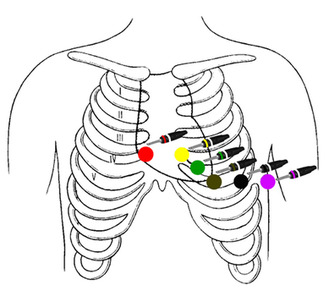

К каждому электроду присоединяют провод, идущий от электро­кардиографа и маркированный определенным цветом. Общепринятой яв­ляется следующая маркировка входных проводов: правая рука — красный цвет; левая рука — желтый цвет; левая нога ­ зеленый цвет; правая нога (за­земление пациента) — черный цвет; грудной электрод — белый цвет. При наличии 6 — канального электрокардиографа, позволяющего одновре­менно регистрировать ЭКГ в 6 грудных отведениях, к электроду V, подключают провод, имеющий красную маркировку наконечника; к электроду V2 — желтую, уз — зеленую, V4 — коричневую, V5 — черную и Vg — синюю или фиолетовую. Маркировка остальных проводов та же, что и в одноканальных электрокардиографах

Стандартные отведения ЭКГ

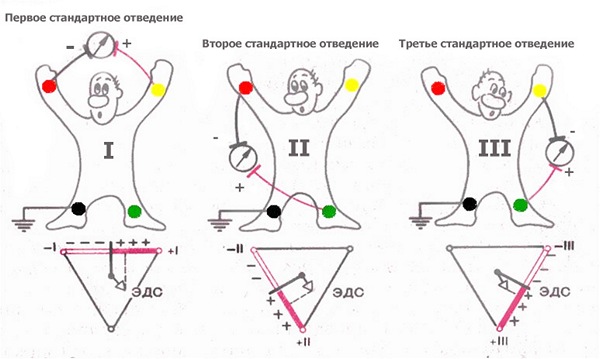

Формирование трех стандартных электрокардиографи­ческих отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведенияЭлектроды накладывают (смотрите рисунок) на правой руке (красная марки­ровка), левой руке (желтая маркировка) и на левой ноге (зеленая марки­ровка). Эти электроды по­парно подключаются к электрокардиографу для регистрации каждого из трех стан­дартных отведений. Четвертый электрод устанавливается на правую ногу для под­ключения заземляющего провода (черная маркировка)Стандартные отведения от конечностей регистрируют при следую­щем попарном подключении электродов: I отведение — левая рука (+) и правая рука (—);II отведение — левая нога (+) и правая рука (—);III отведение — левая нога (+) и левая рука (—). Как видно на рисунке выше, три стандартных отведения образуют равносто­ронний треугольник (треугольник Эйнтховена), в центре кото­рого расположен электрический центр сердца, или единый сердечный диполь. Перпендикуляры, проведенные из центра сердца, т. е. из места расположения единого сердечного диполя, к оси каждого стандартного отведения, делят каждую ось на две равные части: положительную, об­ращенную в сторону положительного (активного) электрода (+) отведе­ния, и отрицательную, обращенную к отрицательному электроду (-)

Усиленные отведения ЭКГ от конечностей

Усиленные отведения от конечностей регистрируют разность по­тенциалов между одной из конечностей, на которой установлен активный положительный электрод данного отведения, и средним потенциалом двух других конечностей (см. рисунок ниже). В ка­честве отрицательного электрода в этих отведениях используют так называемый объединенный электрод Гольд­бергера, который образуется при соединении через дополнительное со­противление двух конечностей. Три усиленных однополюсных отведения от конечностей обозна­чают следующим образом: aVR — усиленное отведение от правой руки;aVL — усиленное отведение от левой руки;aVF — усиленное отведение от левой ноги. Как видно на рисунке ниже, оси усиленных однополюсных отведе­ний от конечностей получают, соединяя электрический центр сердца с местом наложе­ния активного электрода данного отведения, т. е. факти­чески — с одной из вер­шин треугольника Эйнтховена. Формирование трех усиленных однополюсных отведе­ний от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностейЭлектрический центр сердца как бы делит оси этих отведений на две равные части: положительную, обращенную к активному элек­троду, и отрицательную, обращенную к объединенному электроду Гольдбергера

Выбор усиления электрокардиографа

Усиление каждого канала электрокардиографа подбирается та­ким образом, чтобы напряжение 1 mV вызывало отклонение гальвано­метра и регистрирующей системы, равное 10 мм. Для этого в положении переключателя отведений «О» регулируют усиление электрокардиографа и регистрируют калибровочный милливольт. При необходимости можно изменить усиление: уменьшить при слишком большой амплитуде зубцов ЭКГ (1 mV = 5 мм) или увеличить при малой их амплитуде (1 mV = 15 или 20 мм).

Запись электрокардиограммы

Запись ЭКГ осуществляют при спокойном дыхании. Вначале запи­сывают ЭКГ в стандартных отведениях (I, II, III), затем в усиленных отве­дениях от конечностей (aVR, aVL и aVF) и грудных отведениях (V1 — V6). В каждом отведении регистриру­ют не менее 4 сердечных циклов. ЭКГ реги­стрируют, как правило, при скорости движения бумаги 50 мм/сек. Мень­шую скорость (25 мм/сек) используют при необходимости более длитель­ной записи ЭКГ, например для диагностики нарушений ритма. При анализе электрокардиограммы следует оценивать: — регулярность сердечных сокращений;— подсчет числа сердечных сокращений (600/количество больших клеток между комплексами);— наличие и последовательность следования зубца Р по отношению к комплексу QRS;— форма и ширина желудочков комплексов QRS
